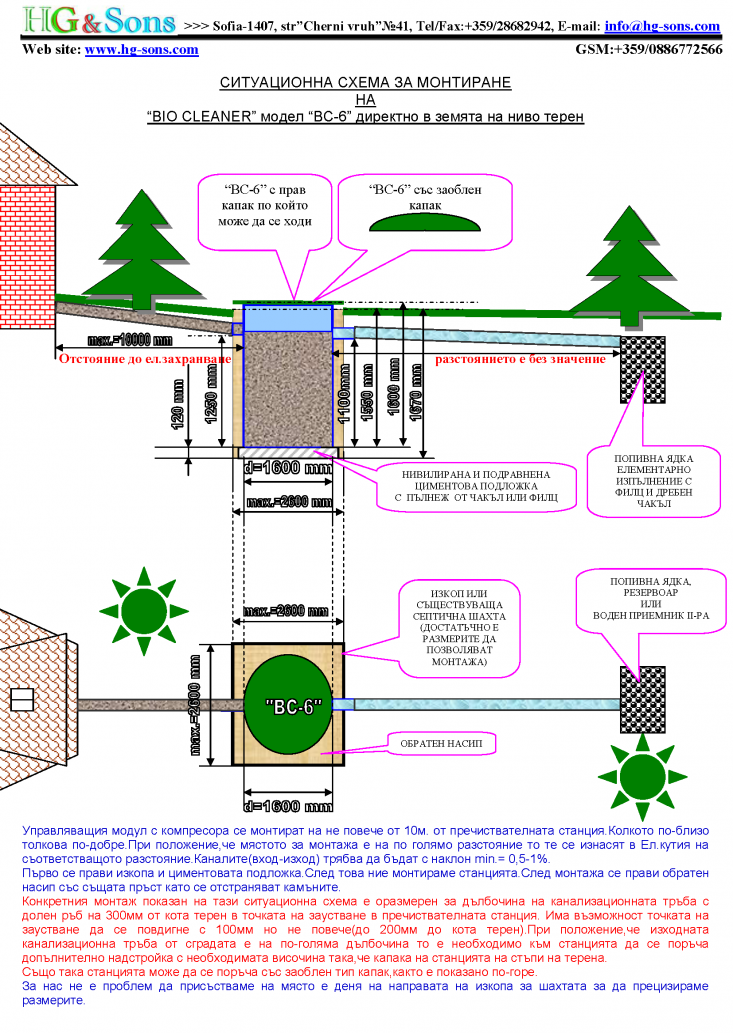

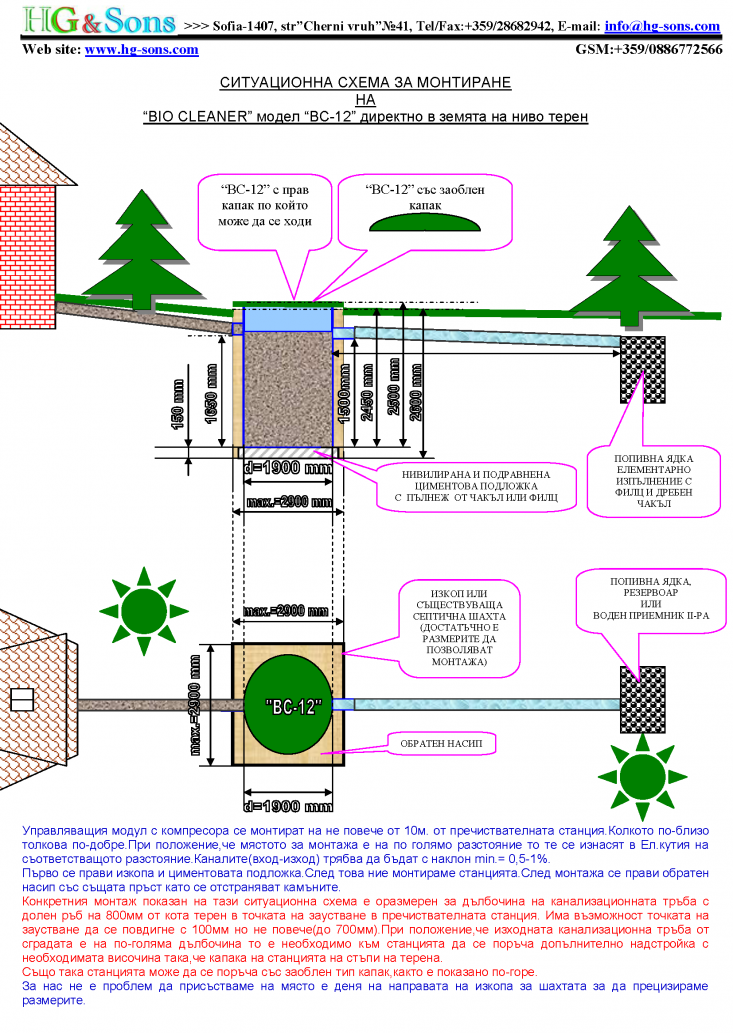

Ситуационни схеми за Монтаж на Индивидуални Пречиствателни станции "Bio Cleaner" модели от "BC-4 до "BC-25" в PDF формат:

    Изтегли

Модел - BC-4

   Изтегли

Модел - BC-6

   Изтегли

Модел - BC-10

    Изтегли

Модел - BC-12

    Изтегли

Модел - BC-16

   Изтегли

Модел - BC-20

   Изтегли

Модел - BC-25

   Изтегли

 BC-4 до BC-25

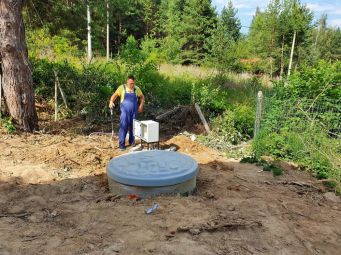

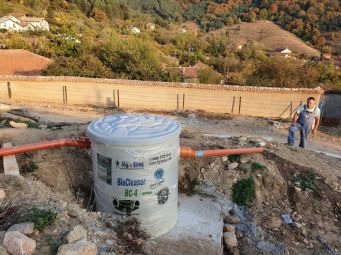

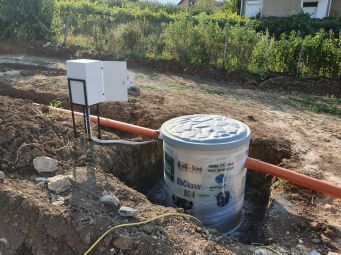

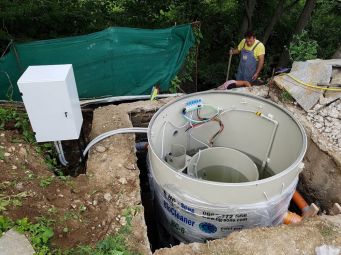

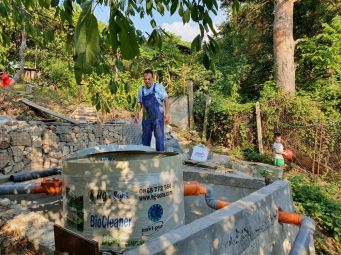

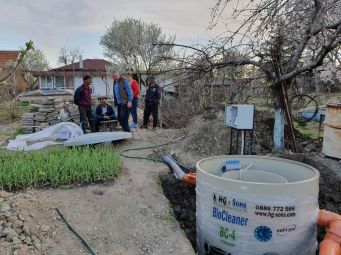

Пречиствателни станции BIO CLEANER®  се монтират на бетонова подложка с дебелина 100мм. Прави се изкоп, съответстващ на размерите на конкретния модел пречиствателна станция и след като се монтира се зарива със същата пръст от изкопа без допълнително укрепване. Пречиствателни станции BIO CLEANER® са изработени от изключително здрав, висококачествен и хомогенен полипропилен.


1. Управляващо табло



c) Решетка за неразтворими отпадъци

2. Връзка между управляващото табло и ПСОВ



d) Финобарбутажна аерация

3. Пречиствателна станция (ПСОВ)



e) Удължение за ПСОВ (ако е необходимо)

a) Вход мръсни води

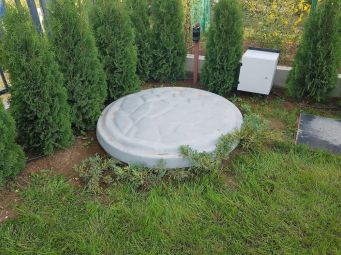

f) Капак на ПСОВ

b) Изход пречистени води





         Примерна ситуационна схема за монтаж на модели от BC-4 до BC-25:

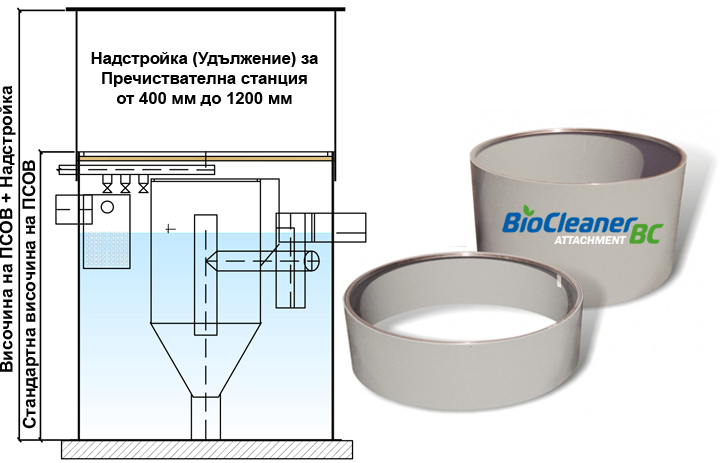

Надстройка (Удължение) за Пречиствателните станции се използва, когато каналната тръба е положена по-дълбоко в земята. Нейната височина се избира така, че капака на станцията да застане на ниво терен.


1. Управляващо табло



c) Решетка за неразтворими отпадъци

2. Връзка между управляващото табло и ПСОВ



d) Финобарбутажна аерация

3. Пречиствателна станция (ПСОВ)



e) Удължение за ПСОВ (ако е необходимо)

a) Вход мръсни води



f) Капак на ПСОВ

b) Изход пречистени води





Схеми за Монтаж на Комплексни Пречиствателни станции "Bio Cleaner" модели от "BC-30 до "BC-150" в PDF формат:

   Изтегли

Модел - BC-30

   Изтегли

Модел - BC-40

   Изтегли

Модел - BC-50



   Изтегли

Модел - BC-100

   Изтегли

Модел - BC - 150

   Изтегли

BC-30 до BC-150





     Примерна ситуационна схема за монтаж на модели от BC-30 до BC-150:
